MINISTIL Anschlusskopf iD-Serie
mit intelligenter Leitwertmessung & Kapazitätskontrolle

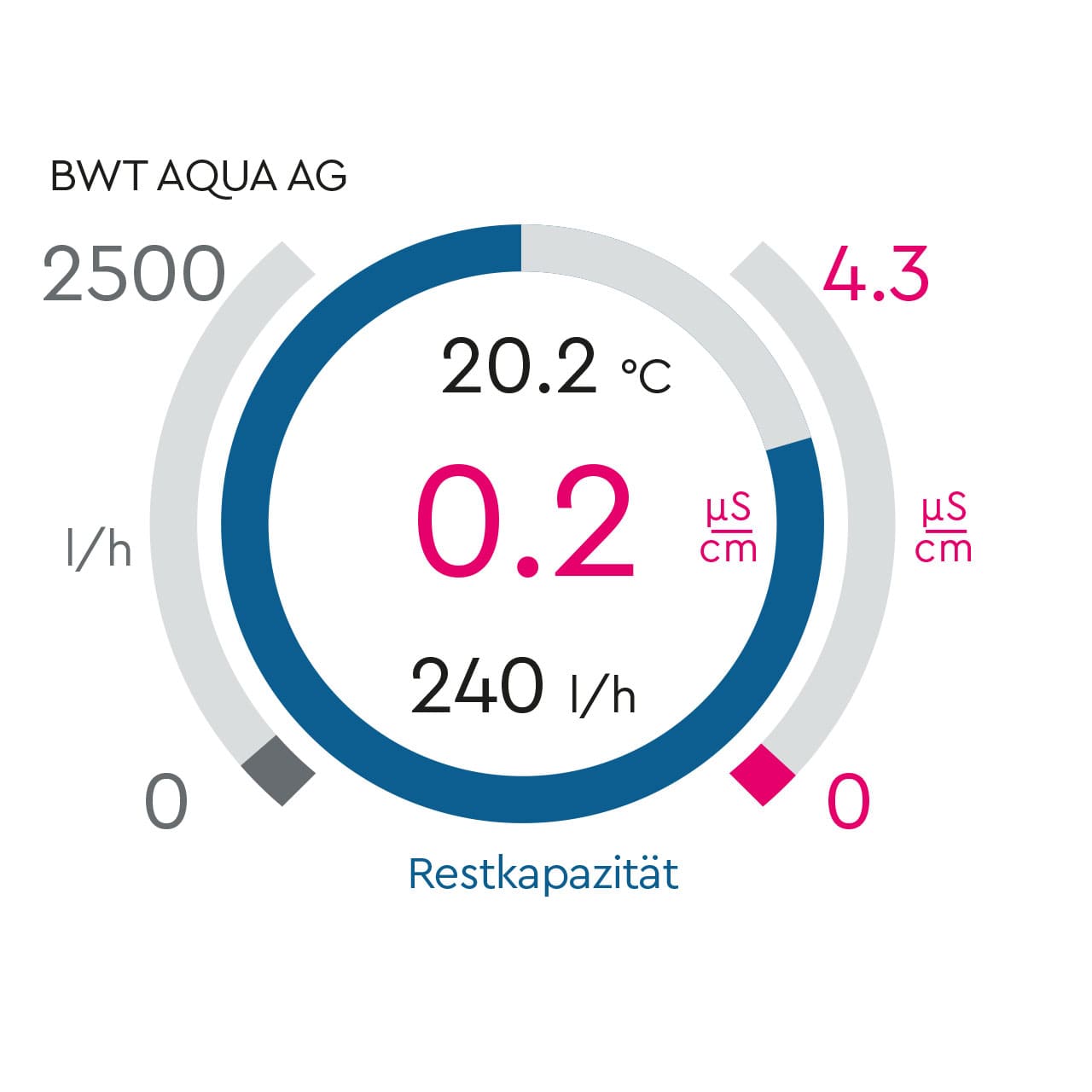

- Integrierte Steuerung mit graphisch und textlich visualisierter Anzeige
- Optischer und akustischer Alarm
- Rascher Patronenwechsel (Bajonettverschluss)
- 2 Varianten (Magnetventil oder potentialfreier Umschaltkontakt)
Produktdetails
Technische Details
Downloads
Produktdetails

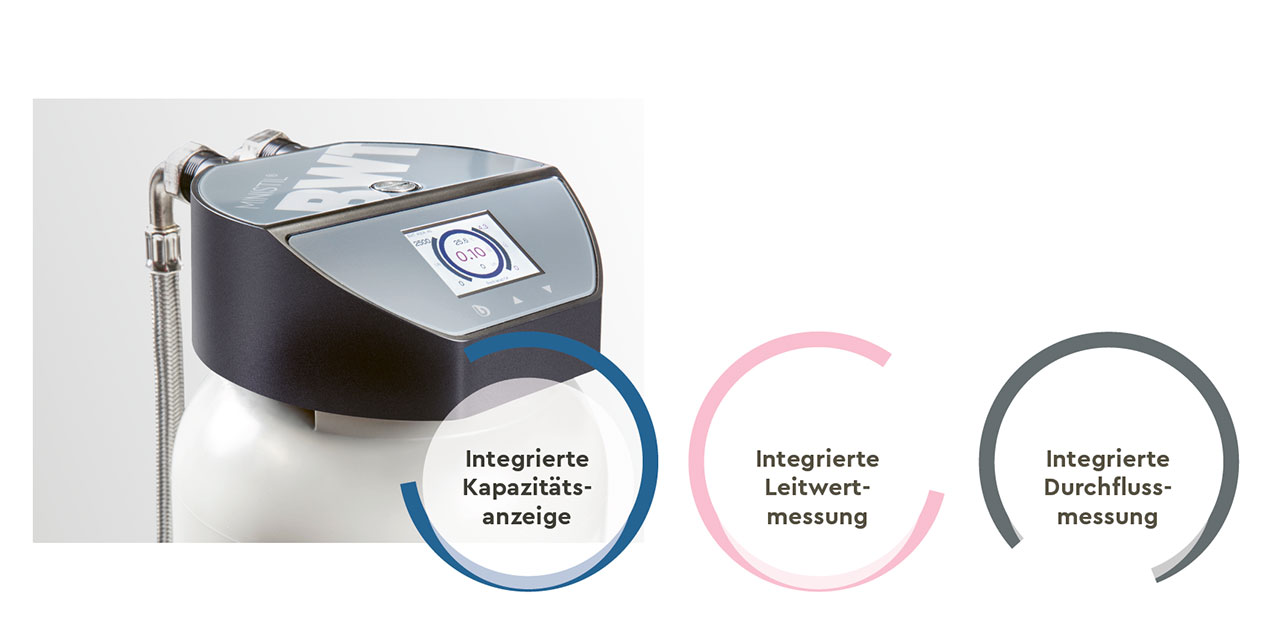

Einsatz: MINISTIL Anschlusskopf mit Farbdisplay zur Leitwertüberwachung, passend auf alle MINISTILKunststoffpatronen. Die integrierte Steuerung visualisiert graphisch und textlich die μS/cm-Anzeige, integrierter Durchflussanzeige, integrierte Kapazitätsanzeige, optischem sowie akustischem Alarm. Die Alarmschwelle ist wahlweise von 0.5-499.9 μS/cm einstellbar. Der MINISTIL Anschlusskopf iD ist auch mit zahlreichen Optionen wie Druck-, Temperatur- und Rohwasserleitwertmessung erhältlich. Der integrierte Bajonettverschluss ermöglicht einen raschen Patronenwechsel sowie einzigartige Entlüftungsfunktion mit 180° «Turn» ohne Lösen der elektrischen und hydraulischen Anschlussleitungen.

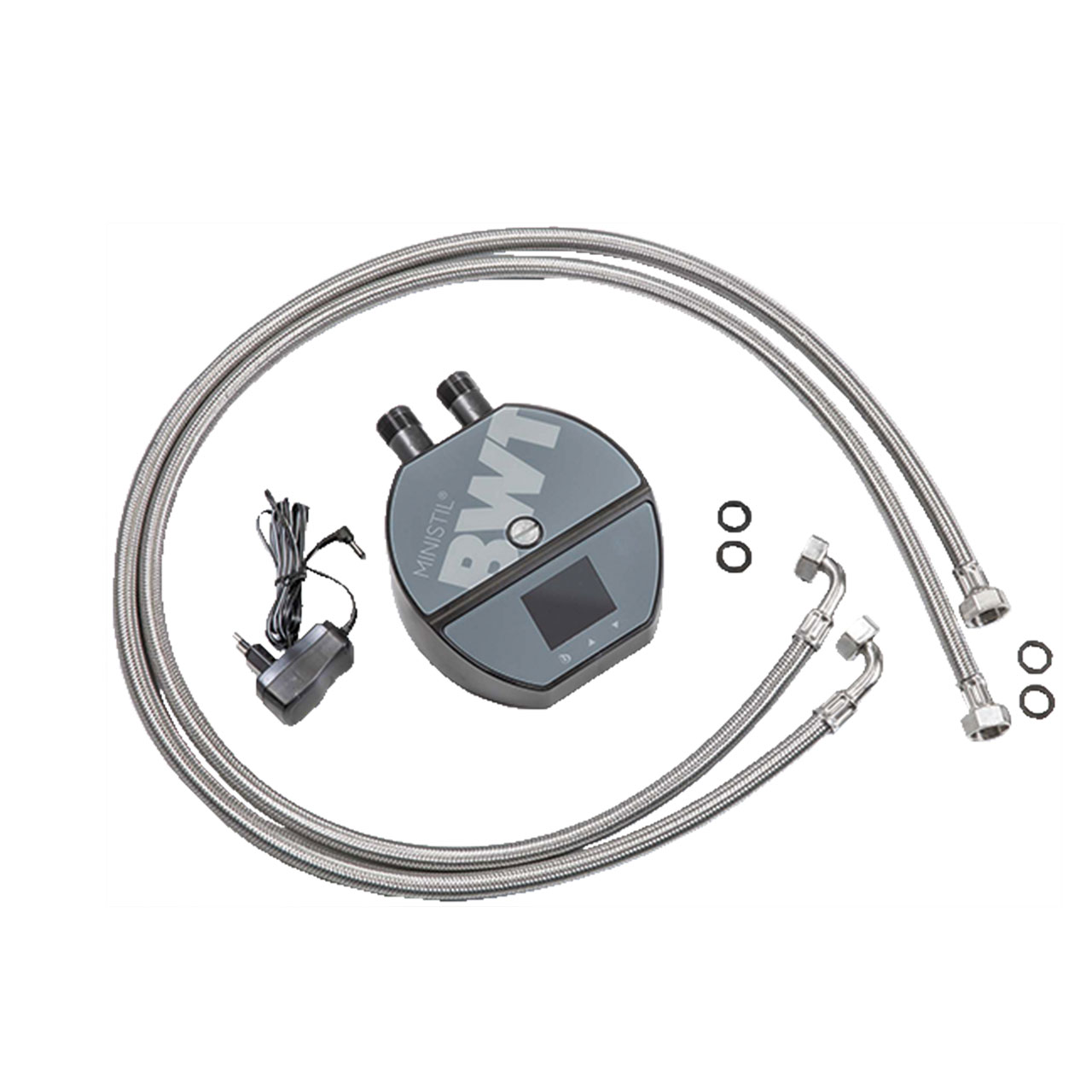

Standard Lieferumfang: MINISTIL Anschlusskopf mit Digitalanzeige, Netzadapter, 2 Anschlussschläuche mit Verschraubungen 3/4" × 1000 mm.
Varianten: Ausführungen mit Magnetventil oder mit potentialfreiem Umschaltkontakt.
Technische Details
Produkteigenschaften
| MINISTIL iD | Typ 1 iD | Typ 2 iD | Typ 3 iD | Typ 5 iD | Typ 6 iD |
| Leitwertmessung & Anzeige Reinwasser | ✔ | ✔ | ✔ | ✔ | ✔ |
| Einstellbarer Leitwertalarm (stufenlos) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Durchflussmessung und Anzeige | ✔ | ✔ | ✔ | ✔ | ✔ |
| Kapazitätsanzeige | ✔ | ✔ | ✔ | ✔ | ✔ |
| Leitwertmessung & Anzeige Rohwasser | ✔ | ✔ | |||
| Potentialfreier Umschaltkontakt | ✔ | ✔ | ✔ | ||
| Magnetventil ¾", 24V DC | ✔ | ||||
| Temperaturmessung & Anzeige | ✔ | ||||
| Druckmessung & Anzeige | ✔ | ||||
| Netzadapter; 230V AC/9V DC | ✔ | ✔ | ✔ | ✔ | |
| Netzadapter; 230V AC/24V DC | ✔ | ||||
| Betriebsdruck max. | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar |
| Betriebstemperatur max. | 30 °C | 30 °C | 30 °C | 30 °C | 30 °C |
| Hydraulischer Anschluss | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
| Liefergewicht | 1.6 kg | 1.6 kg | 1.6 kg | 1.6 kg | 1.6 kg |
| Abmessungen (B × T × H) | 175 × 210 × 70 mm |
||||
| Bestellnummer | 152371 | 152372 | 152373 | 152375 | 152376 |
Downloads
 |
Ministil Anschlusskopf iD - Einbau- und Bedienungsanleitung | PDF, 3 Mb | Download |
